变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。变频器主要由整流(交流变直流)、滤波、逆变(直流变交流)、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的。

　　变频器具有调速范围广、控制精度高、能耗低、噪音小、寿命长等优点，可以提高设备的运行效率和生产效益，降低能源消耗和环境污染。变频器广泛应用于工业生产、机械制造、建筑、交通运输、环保等领域，是现代工业自动化控制的重要组成部分。

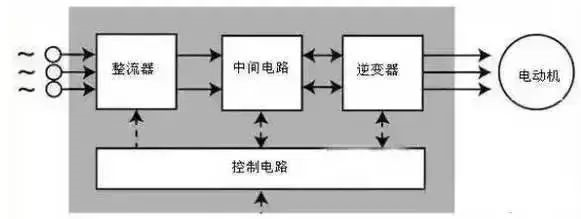

　　变频器的工作原理是将固定频率的交流电转换成可调节频率的交流电，从而实现对电机的精确控制。变频器主要由整流器、滤波器、逆变器和控制电路等组成。

　　滤波器：对整流器输出的直流电进行滤波，去除杂波和干扰，以保证逆变器的正常工作。

　　逆变器：将直流电转换成可调节频率的交流电，以供电机使用。逆变器通过控制输出电压和频率，实现对电机的精确控制。

　　控制电路：控制变频器的工作状态和输出参数，包括电压、频率、相位、加速、减速等参数的调整，以保证电机的正常运行和安全性。

　　总的来说，变频器的工作原理是将固定频率的交流电转换成可调节频率的交流电，通过整流器、滤波器、逆变器和控制电路等组成，实现对电机的精确控制。变频器的应用可以提高生产效率，降低能耗，延长设备寿命等。

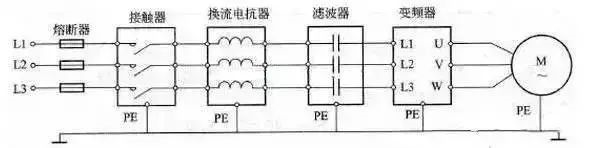

　　电源接线：变频器的电源接线需要接入交流电源，一般为三相交流电源。在接线时，需要注意电源电压和频率的匹配，以及电源线的截面积和长度等参数的要求。

　　电机接线：变频器的电机接线需要接入电机，一般为三相异步电机。在接线时，需要注意电机的额定电压、额定频率、额定功率等参数的匹配，以及电机线的截面积和长度等参数的要求。

　　接地线：变频器的接地线需要接入地线，以保证设备的安全性。在接线时，需要注意接地线的截面积和长度等参数的要求，以及接地线的连接方式和位置等要求。

　　总的来说，变频器主电路的接线需要根据设备的参数和要求进行正确的接线，以保证设备的正常运行和安全性。在接线时，需要注意电源接线、电机接线和接地线的要求，以及接线的质量和可靠性。同时，需要遵守相关的安全规定和操作规程，以保证人身安全和设备安全。

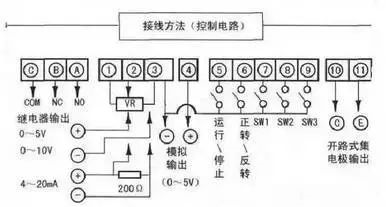

　　变频器控制电路的接线一般包括以下几个部分：控制信号接线、编码器接线、继电器接线和显示器接线等。

　　控制信号接线：变频器的控制信号接线包括启动、停止、正转、反转、加速、减速等信号的接线。在接线时，需要根据设备的要求和控制信号的类型进行正确的接线，以保证设备的正常运行和安全性。

　　编码器接线：变频器的编码器接线用于检测电机的转速和位置等信息，以实现闭环控制。在接线时，需要根据编码器的类型和设备的要求进行正确的接线，以保证设备的正常运行和精确控制。

　　继电器接线：变频器的继电器接线用于实现外部设备的控制，如报警、故障、过载等信号的输出。在接线时，需要根据设备的要求和继电器的类型进行正确的接线，以保证设备的正常运行和安全性。

　　显示器接线：变频器的显示器接线用于显示设备的运行状态和参数等信息。在接线时，需要根据设备的要求和显示器的类型进行正确的接线，以保证设备的正常运行和操作便捷性。

　　总的来说，变频器控制电路的接线需要根据设备的要求和控制信号、编码器、继电器、显示器等的类型进行正确的接线，以保证设备的正常运行和精确控制。在接线时，需要注意接线的质量和可靠性，以及遵守相关的安全规定和操作规程，以保证人身安全和设备安全。

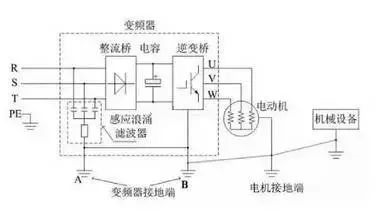

　　变频器地线的接线是非常重要的，它可以保证设备的安全性和稳定性。变频器地线的接线需要注意以下几个方面：

　　接地线的选择：接地线需要选择符合国家标准的铜线或铜排，截面积应根据设备的额定电流和长度等参数进行选择。

　　接地线的长度：接地线的长度应尽量短，一般不超过1米，以减小接地电阻，提高接地效果。

　　接地线的连接方式：接地线的连接方式应采用可靠的接线端子或接线柱，以保证接地线的牢固和可靠性。

　　接地线的位置：接地线的位置应选择在变频器的接地端子上，或者在变频器的金属外壳上，以保证接地的有效性。

　　接地线的测试：接地线的接线后，需要进行接地测试，以确保接地电阻符合要求，一般要求接地电阻小于4欧姆。

　　总的来说，变频器地线的接线需要注意接地线的选择、长度、连接方式、位置和测试等方面，以保证接地的有效性和可靠性。在接线时，需要遵守相关的安全规定和操作规程，以保证人身安全和设备安全。

　　变频器接线是变频器安装和调试的重要环节，正确的接线可以保证设备的正常运行和安全性。以下是变频器接线的注意事项：

　　电源接线：电源接线需要根据设备的额定电压和频率进行正确的接线，同时需要注意电源线的截面积和长度等参数的要求。

　　电机接线：电机接线需要根据设备的额定电压、频率、功率和相序等参数进行正确的接线，同时需要注意电机线的截面积和长度等参数的要求。

　　控制信号接线：控制信号接线需要根据设备的要求和控制信号的类型进行正确的接线，以保证设备的正常运行和安全性。

　　编码器接线：编码器接线需要根据编码器的类型和设备的要求进行正确的接线，以实现闭环控制和精确控制。

　　继电器接线：继电器接线需要根据设备的要求和继电器的类型进行正确的接线，以实现外部设备的控制和保护。

　　接地线的接线：接地线的接线需要注意接地线的选择、长度、连接方式、位置和测试等方面，以保证接地的有效性和可靠性。

　　接线的质量和可靠性：接线的质量和可靠性是保证设备正常运行和安全性的重要保障，需要注意接线的牢固性、接触性和绝缘性等方面。

　　总的来说，变频器接线需要根据设备的要求和参数进行正确的接线，同时需要注意接线的质量和可靠性，以保证设备的正常运行和安全性。在接线时，需要遵守相关的安全规定和操作规程，以保证人身安全和设备安全。
