。当信号频率接近电容器的“截止”频率（-3dB滚降点）时，电容器的ESR开始快速变小。

　　假设信号频率远远低于电容器的谐振频率（f＜＜fc），可以把电容器的ESR近似看成无穷大。

　　假设信号频率达到甚至超过了电容器的截止频率（f＞＞fc），在电路中可以把Cf看成是一个与Rf并联的电阻（ESR），随着ESR的逐渐减小，Rf/R1的比值也在变小，导致运放的增益下降。

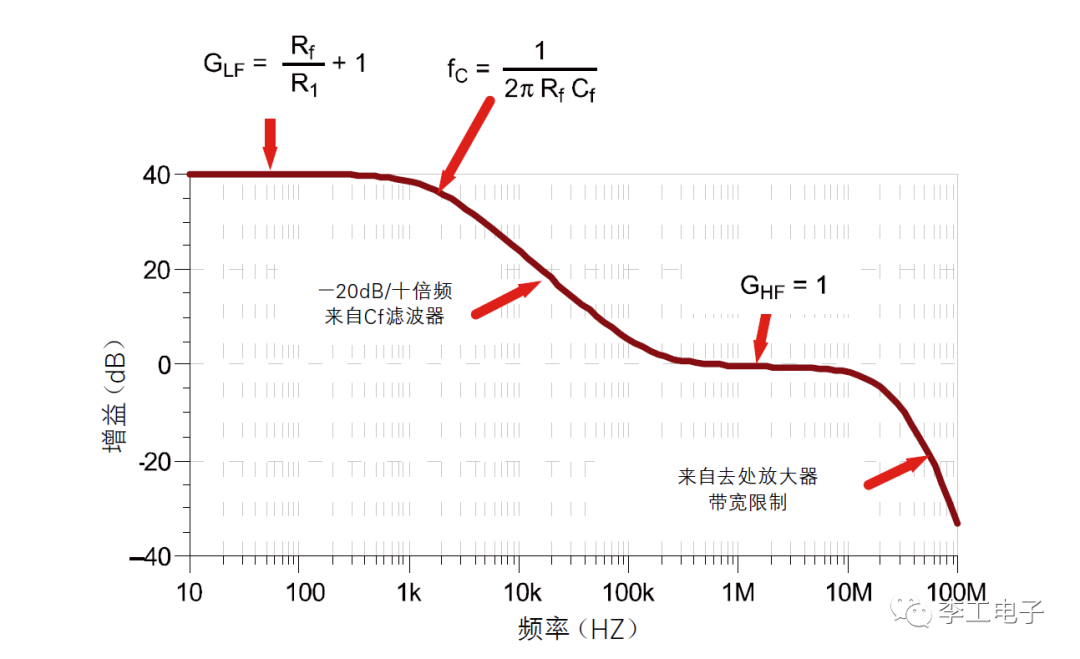

　　而随着ESR的不断减小，从上图可以看到在10KHz~100KHz的频率范围内，运放增益迅速下降；当ESR接近0时，该运放电路变成电压跟随器，此时增益为0（1:1信号放大）。米乐 M6米乐

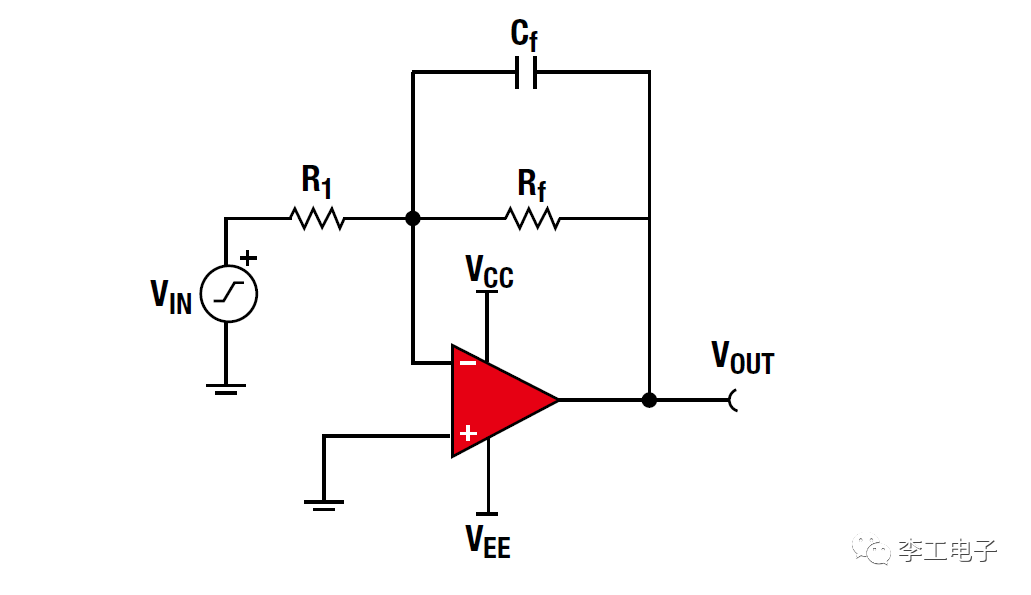

　　了解清楚同相配置以后，我们接着来看反向配置。根据运放输入端电压相等（动态平衡）原则，当信号频率低于电容器的截止频率（f＜fc）时，米乐M6 米乐可以暂时忽略Cf的存在。

　　电容器截止频率的计算方法与同相的计算方法一致，截止频率与电容器本身特性和Rf有关：

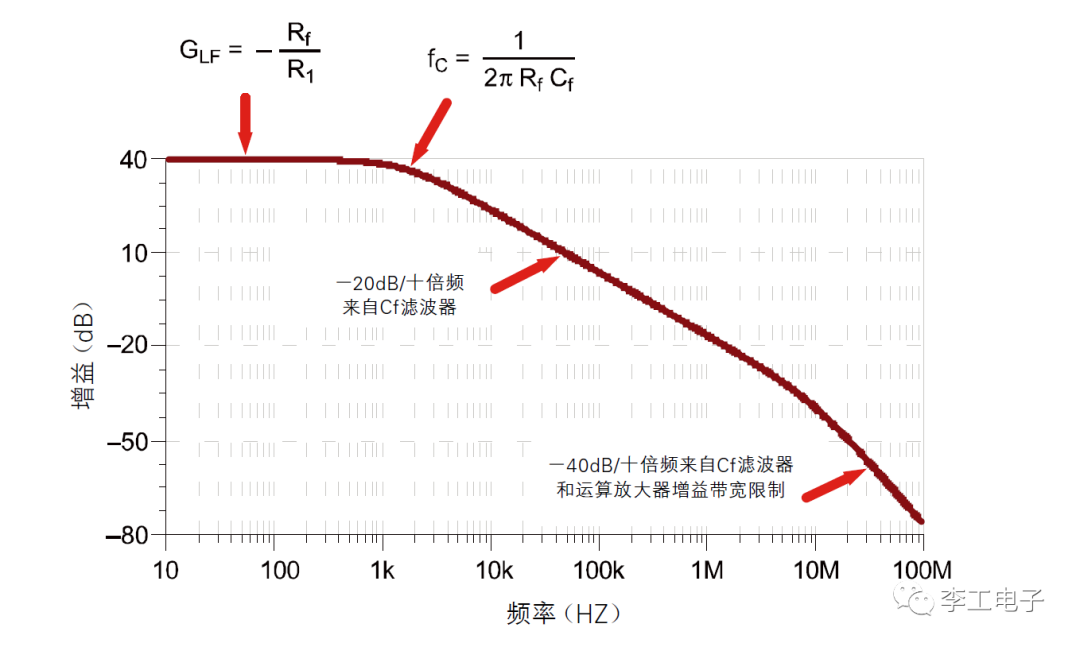

　　与同相配置的频率响应稍微有些区别，当输入信号的频率到达电容器的截止频点时，米乐 M6米乐运放增益同样会迅速下降。对比同相的频响曲线MHz左右时，并未出现0增益的平台。

　　因为反相配置的电路结构不同，当ESR（电容Cf的等效串联电阻）与Rf的并联电阻接近0时，由于运放正向接地，因此输出基本为0，运放的增益很低。

　　最后，我们可以根据这两种运放电路的特点，适当调整Cf滤波器的截止频率，即可在可控的范围内让有用的信号放大，把一部分干扰信号的增益尽可能的降低，这就是运放初步的降噪技术。
