LED显示屏是一种迅速发展起来的新型信息显示媒体，凭借智能控制、节能环保、寿命长、光效高、安全可靠等优点，其使用愈发普遍。

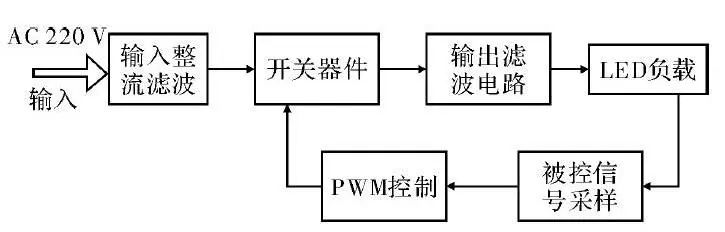

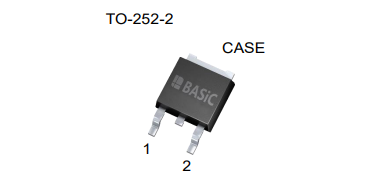

　　LED显示屏电源是其重要组成部分，一款合格可靠的电源，对LED显示屏节能效果及使用寿命都是有明显的提升效果。LED显示屏电源主要用来给显示屏发光二极管提供必要的工作电流，保证显示屏体正常显示。肖特基二极管整流器因具有极快的开关速度、超低的正向电压降、极低的反向恢复时间、低泄漏和高结温能力而深受设计师们的喜爱。本文介绍了基本半导体碳化硅肖特基二极管B1D02065E在LED显示屏驱动电源中的应用。

　　众所周知，大功率LED显示屏其电光转换效率仅为15％～20％，其余的电能都转化成大量的热量，碳化硅肖特基二极管B1D02065E工作结温范围为-55℃-175℃，可满足在高温环境中的应用。

　　在LED电源的电路设计过程中，保护电路的设置是必不可少的，碳化硅肖特基二极管B1D02065E的反向重复峰值电压650V，正向重复峰值电流为2A，正向不重复电流为16A，具备更强的抗浪涌能力，在大功率开关电源中可以有效提高电子设备的安全系数。

　　1、B1D02065E直流正向电压典型值仅为VF=1.4V，具有零反向恢复电流和零正向恢复电压，可有效减少功率损耗和提高工作效率；

　　综上所述，B1D02065E完全可以替代C3D02065E应用于LED显示屏电源中，基本半导体是全球领先的碳化硅功率器件制造商，国芯思辰可以提供及时的技术服务和稳定的供货支持。
